فهم سريع للمفاهيم الأساسية

OM1 وOM2 وOM3: هي معايير جودة الألياف الضوئية التي حددتها المنظمة الدولية للتوحيد القياسي/اللجنة الكهروتقنية الدولية (ISO/IEC 11801) ورابطة صناعة الاتصالات (TIA). يشير "OM" إلى "النمط الضوئي متعدد الأوضاع". يشير الرقم الأعلى إلى أداء أفضل ويدعم معدلات نقل بيانات أعلى.

G.651: هذا هو التصنيف القياسي لـ "50/125 μ الألياف متعددة الأنماط (OM1، OM2، OM3) هي مصطلح أقره الاتحاد الدولي للاتصالات (ITU-T). ويمكن اعتبارها مصطلحًا عامًا أو مصطلحًا سابقًا لأنواع الألياف الأخرى ضمن نظام توحيد قياسي آخر.

تحليل الفروقات التفصيلي

1. ألياف OM1 (درجة ISO/IEC)

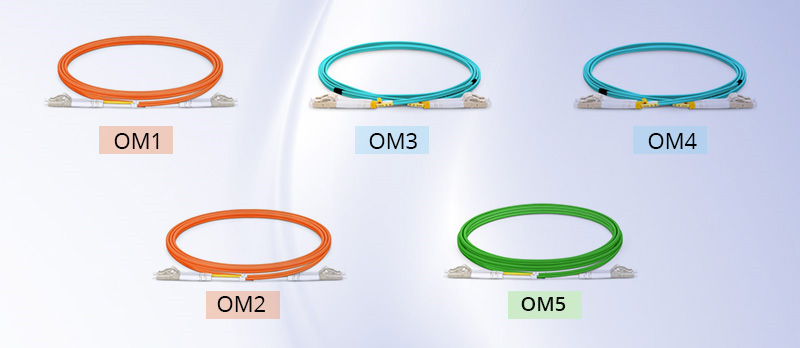

المظهر: قطر القلب 62.5 μ م، قطر الغلاف 125 μ م. عادةً ما يكون الغلاف الخارجي برتقالي اللون.

مصدر الضوء وعرض النطاق الترددي: صُمم في الأصل لمصادر ضوء LED (الصمام الثنائي الباعث للضوء). عرض نطاقه الترددي منخفض نسبيًا (عادةً 200 ميجاهرتز). · كم @850 ميل بحري).

التطبيق: يستخدم بشكل أساسي في الشبكات المبكرة منخفضة السرعة مثل 100 ميجا إيثرنت (100BASE-FX) و Token Ring.

الوضع الحالي: هذا المنتج أصبح الآن قديماً ولم يعد يستخدم إلى حد كبير في عمليات النشر الجديدة.

2. ألياف OM2 (درجة ISO/IEC)

المظهر: قطر القلب 50 μ م، قطر الغلاف 125 μ م. عادةً ما يكون الغلاف الخارجي برتقالي اللون.

مصدر الضوء وعرض النطاق الترددي: صُمم هذا الجهاز في الأساس لمصادر إضاءة LED، ولكنه يتميز بعرض نطاق ترددي مُحسَّن مقارنةً بجهاز OM1 (يصل عرض النطاق الترددي للوضع إلى 500 ميجاهرتز). · كم @850 ميل بحري).

التطبيق: يدعم Gigabit Ethernet (1000BASE-SX)، ولكن بمسافات نقل أقصر (تصل إلى حوالي 550 مترًا).

الوضع الحالي: يتم استبدال هذا النوع من الألياف تدريجياً بألياف ذات جودة أعلى، ويتراجع استخدامه.

3. ألياف OM3 (درجة ISO/IEC) - ألياف متعددة الأنماط محسّنة لليزر (LOMMF)

المظهر: قطر القلب 50 μ م. ولتمييزه، فإنه يستخدم عادةً غلافاً خارجياً بلون أزرق مخضر.

التقنية الأساسية: هذا هو الفرق الجوهري! صُممت ألياف OM3 خصيصًا ووُضعت لها معايير مُحسّنة لدعم مصادر ليزر VCSEL (ليزر انبعاث السطح ذو التجويف الرأسي). من خلال تحسين معامل انكسار الألياف، يتم زيادة عرض النطاق الترددي بشكل ملحوظ في نطاق 850 نانومتر (حيث يصل عرض النطاق الترددي الفعال (EMB) عادةً إلى 2000 ميجاهرتز/كم).

التطبيقات: يُستخدم بشكل أساسي لشبكات إيثرنت بسرعة 10 جيجابت (10GBASE-SR). باستخدام ألياف OM3، يمكن أن تصل مسافات نقل البيانات في شبكة 10G إلى 300 متر. كما أنه متوافق مع شبكات جيجابت و100 ميجابت.

العلاقة مع G.651: OM3 هو نسخة محسّنة من 50/125 μ ألياف m ذات أداء يتجاوز بكثير متطلبات معايير G.651 السابقة.

4. ألياف G.651 (توصية من الاتحاد الدولي للاتصالات - تقييس الاتصالات)

التعريف: ITU-T G.651 هي المواصفة العامة لـ "50/125 μ الألياف متعددة الأنماط ذات نمط التدرج m، والتي تم تعريفها سابقًا. وهي تغطي بشكل أساسي خصائص مشابهة لـ OM1 (62.5/125 μ م) و OM2 (50/125 μ م) الألياف.

التصنيف: يحتوي G.651 في الواقع على تصنيفات أكثر تفصيلاً (مثل G.651.1)، ولكن بشكل عام، يمكن اعتبار ألياف OM1 و OM2 منتجات محددة تتوافق مع مواصفات G.651.

نقطة مهمة: لا يُعدّ G.651 مكافئًا مباشرًا لـ OM3. OM3 هو جيل جديد من 50/125 μ ألياف m ذات أداء مُحسّن بشكل ملحوظ، وتتجاوز معاييرها بكثير تعريف G.651 الأصلي. وقد أصدر الاتحاد الدولي للاتصالات (ITU-T) لاحقًا مواصفات ذات مستوى أعلى تتوافق مع OM3/OM4 (مثل الإصدارات اللاحقة من G.651.1).

صيانة الأنظمة القديمة: إذا صادفت أليافًا ذات غلاف برتقالي، فمن المحتمل أن تكون من نوع OM1 أو OM2. يُرجى العلم أن هذه الألياف لا تدعم نقل البيانات لمسافات طويلة بسرعة 10 جيجابت إيثرنت.

عندما ترى G.651: يمكن فهم ذلك على أنه يشير إلى الألياف متعددة الأوضاع ذات الأداء المماثل لـ OM2 أو ما قبلها، والتي تفتقر إلى خصائص النطاق الترددي العالي لـ OM3 وما بعدها.

ببساطة، يُعدّ الانتقال من معيار OM1 إلى OM3 (ثم إلى OM4/OM5) عملية تطويرية لتحسين الأداء باستمرار لتلبية متطلبات الشبكات عالية السرعة. أما G.651 فهو اسم معياري أوسع وأقدم، ويرتبط عادةً بمعيار OM2 وما قبله من أنواع الألياف الضوئية.
