مفردة المحمولة المتعدد otdr X50

منتجات جديدة

مفردة المحمولة المتعدد otdr X50

تصميم متكامل ، ذكي وعرة

مستوى الحماية IP65 ، في الهواء الطلق المحسن

7 بوصة شاشة LCD المضادة للانعكاس

وحدة اختبار PON عبر الإنترنت (1625nm) اختيارية

وحدة اختبار MMF (850 / 1300nm) اختيارية

دعم متعدد اللغات العرض والمدخلات


  • رقم الصنف.:

    XHO5000
  • اللون:

    Yellow
تفاصيل المنتج

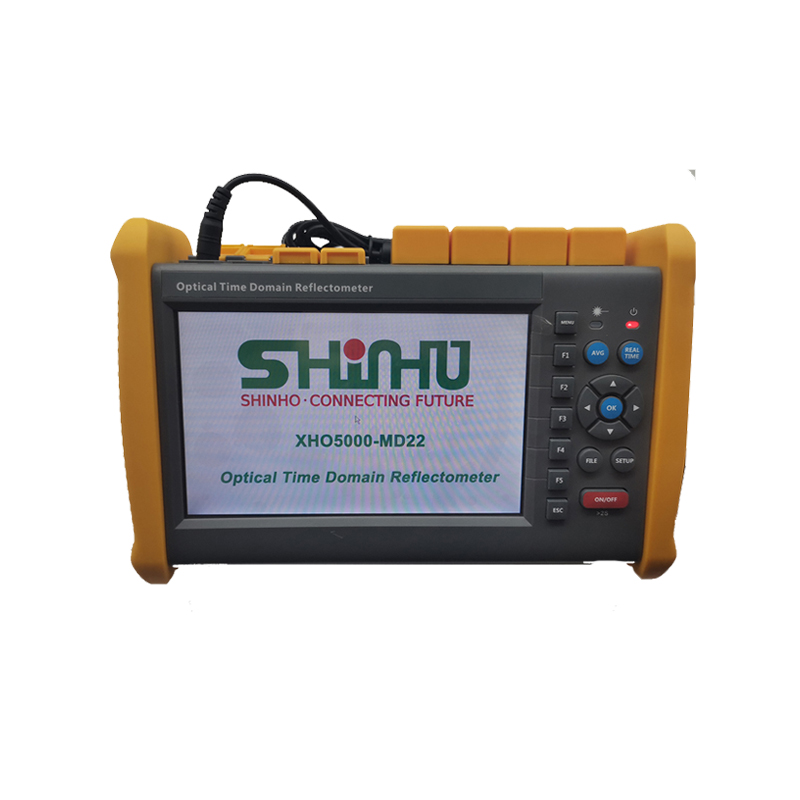

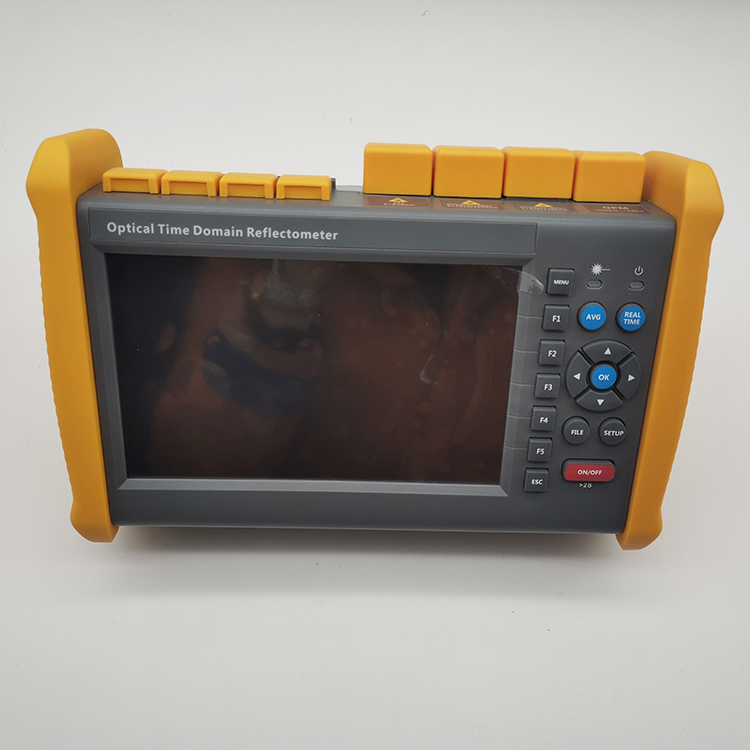

محمول OTDR X-50


X-50 يتم تصنيع OTDR مع الصبر والحذر ، بعد الوطنية معايير الجمع بين تجربة غنية والتكنولوجيا الحديثة ، تخضع ل الاختبارات الميكانيكية والإلكترونية والضوئية الصارمة وضمان الجودة ؛ في في المقابل ، التصميم الجديد يجعل X-50 أكثر ذكاءً وصغرًا و متعددة الأغراض. ما إذا كنت ترغب في الكشف عن طبقة الارتباط في البناء وتركيب الشبكة البصرية أو المضي قدما في صيانة فعالة و مشكلة في إطلاق النار ، X-50 يمكن أن يكون أفضل مساعد لك.

المميزات

  • تصميم متكامل ، ذكي وعرة
  • مستوى الحماية IP65 ، في الهواء الطلق المحسن
  • 7 بوصة شاشة LCD المضادة للانعكاس
  • وحدة اختبار PON عبر الإنترنت (1625nm) اختيارية
  • وحدة اختبار MMF (850 / 1300nm) اختيارية
  • دعم متعدد اللغات العرض والمدخلات

تطبيقات

  • اختبار FTTX مع شبكات PON
  • اختبار شبكة الكيبل التلفزيوني
  • اختبار الوصول إلى الشبكة
  • اختبار شبكة LAN
  • اختبار شبكة المترو
  • مختبر واختبار المصنع
  • الألياف الحية استكشاف الأخطاء وإصلاحها



مواصفات


جنرال لواء مواصفات

البعد

253 × 168 × 73.6mm
1.5 كيلوجرام (وشملت البطارية)

عرض

شاشة TFT-LCD مقاس 7 بوصة مع إضاءة خلفية LED (وظيفة شاشة اللمس اختيارية)

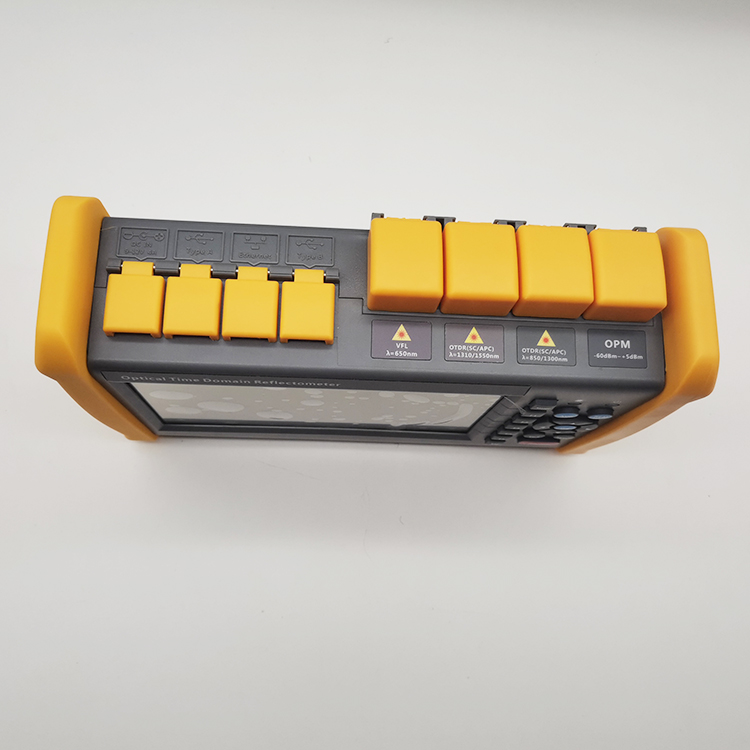

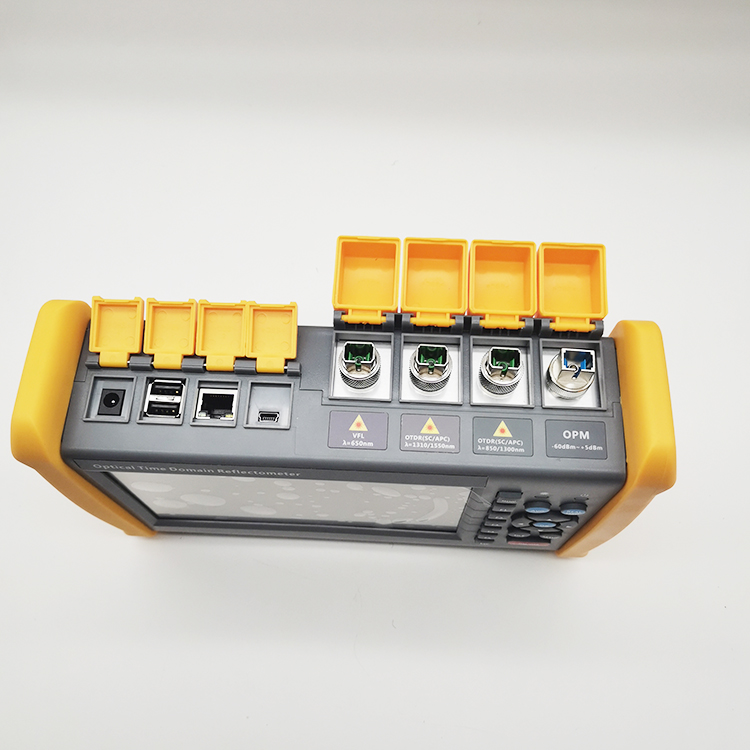

جهة تعامل

1 × منفذ RJ45 ، 3 × منفذ USB (USB 2.0 ، النوع A USB × 2 ، النوع B USB × 1)

مزود الطاقة

10 فولت (dc) ، 100 فولت (ac) إلى 240 فولت (ac) ، 50 ~ 60 هرتز

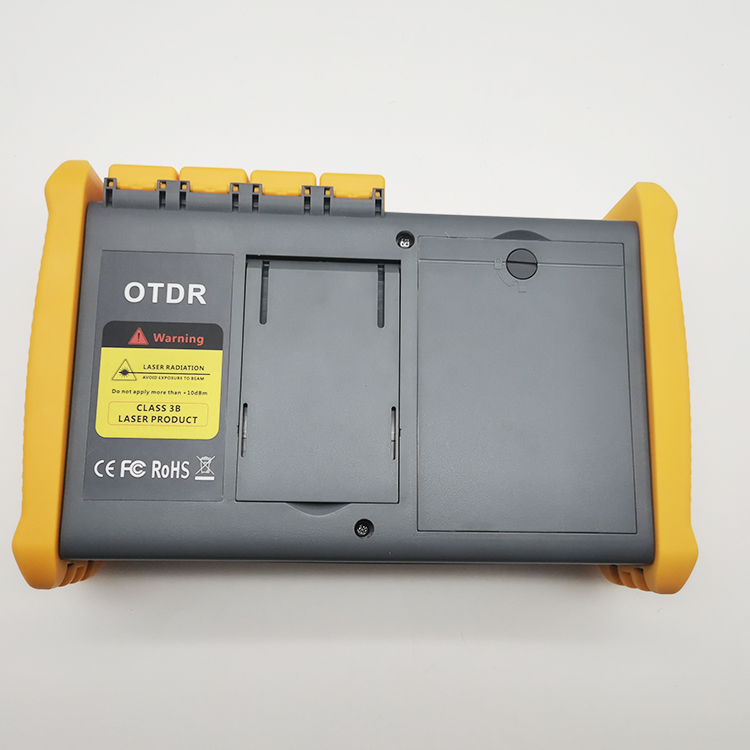

البطارية

7.4 فولت (dc) / بطارية ليثيوم 4.4Ah (مع شهادة المرور الجوي)
وقت التشغيل: 12 ساعة [1] ، Telcordia GR-196-CORE
وقت الشحن: العلامة & lt ؛ 4 ساعات (انقطاع التيار الكهربائي)

موفر طاقة

إيقاف تشغيل الإضاءة الخلفية: تعطيل / 1 إلى 99 دقيقة
الاغلاق التلقائي: تعطيل / 1 إلى 99 دقيقة

مخزن البيانات

الذاكرة الداخلية: 4GB (حوالي 40،000 مجموعات من المنحنيات)

لغة

اختيار المستخدم (الإنجليزية والصينية المبسطة والصينية التقليدية والفرنسية والكورية والروسية والإسبانية والبرتغالية - اتصل بنا لمعرفة مدى توفر الآخرين)

بيئي

الظروف

درجة حرارة التشغيل والرطوبة: -10   ~ + 50 ، ≤95 ٪ (بدون تكاثف)
درجة حرارة التخزين والرطوبة: -2   ~ + 70 ، ≤95 ٪ (بدون تكاثف)
الإثبات: IP65 (IEC60529)

مستلزمات

قياسي: الوحدة الرئيسية ، محول الطاقة ، بطارية ليثيوم ، محول FC ، سلك USB ، دليل المستخدم ، قرص CD ، حقيبة الحمل
اختياري: SC / ST / LC محول ، محول الألياف العارية

المقياس التقني

نوع   [2]

اختبار الطول الموجي
(MM: n 20nm ، SM: ± 10nm)

المدى الديناميكي (dB) [3]

الحدث / التوهين منطقة ميتة (م) [4]

X-50-M21

850/1300

19/21

0.8 / 4

X-50-MD21

850/1300
1310/1550

19/21
35/33

0.8 / 4
1/4

X-50-MD22

850/1300
1310/1550

19/21
40/38

0.8 / 4
1/4

X-50-D26

1310/1550

26/24

0.8 / 4

X-50 -D32

1310/1550

32/30

0.8 / 4

X-50-D35

1310/1550

35/33

0.8 / 4

X-50-D40

1310/1550

40/38

1/4

X-50-D43

1310/1550

43/41

1/5

X-50-D45

1310/1550

45/43

1/5

X-50-T40F

1310/1550/1625

40/38/38

1/4

X-50-T43F

1310/1550/1625

43/41/41

1/5

X-50-T45F

1310/1550/1625

45/43/43

1/5

X-50-TC35F

1310/1550/1650

35/33/31

0.8 / 4

X-50-TP35

1310/1490/1550

35/33/33

0.8 / 4

اختبار المعلمة

عرض النبض

الوضع الفردي: 3ns ، 5ns ، 10ns ، 20ns ، 50ns ، 100ns ، 200ns ، 500ns ، 1μs ، 2μs ، 5μs ، 10μs ، 20μs
متعدد الوضع: 3ns ، 5ns ، 10ns ، 20ns ، 50ns ، 100ns ، 200ns ، 500ns ، 1μs ، 2μs

اختبار المسافة

الوضع الفردي: 100 م ، 500 م ، 2 كم ، 5 كم ، 10 كم ، 20 كم ، 40 كم ، 80 كم ، 120 كم ، 160 كم ، 240 كم
متعدد الأوضاع: 500 م ، 2 كم ، 5 كم ، 10 كم ، 20 كم ، 40 كم

قرار أخذ العينات

الحد الأدنى 5 سم

نقطة أخذ العينات

الحد الأقصى 128000 نقطة

الخطي

≤0.05dB / ديسيبل

مؤشر النطاق

محور X: 4m ~ 70m / div ، محور Y: الحد الأدنى 0.09dB / div

قرار المسافة

0.01M

دقة المسافة

± (1m + مسافة القياس × 3 × 10-5 + دقة أخذ العينات) (باستثناء عدم اليقين IOR)

دقة الانعكاس

الوضع الفردي: d 2dB ، وضع متعدد: ± 4dB

إعداد IOR

1.4000 ~ 1.7000 ، 0.0001 خطوة

وحدات

كم ، ميل ، قدم

تنسيق تتبع OTDR

Telcordia universal، SOR، العدد 2 (SR-4731)
OTDR: المستخدم اختيار التلقائي أو الإعداد اليدوي

طرق الاختبار

محدد الأخطاء البصرية: ضوء أحمر مرئي لتحديد الألياف واستكشاف الأخطاء وإصلاحها
مصدر الضوء: مصدر الضوء المستقر (CW ، 270Hz ، 1 كيلو هرتز ، خرج 2 كيلو هرتز)
مجهر مجال التحقيق

تحليل حدث الألياف

الأحداث العاكسة وغير العاكسة: 0.01 إلى 1.99 ديسيبل (خطوات 0.01 ديسيبل)
-عاكس: 0.01 إلى 32dB (خطوات 0.01dB)
نهاية / فاصل الألياف: 3 إلى 20 ديسيبل (خطوات 1 ديسيبل)

وظائف أخرى

الاجتياح في الوقت الحقيقي: 1Hz
أوضاع المتوسط: توقيت (من 1 إلى 3600 ثانية.)
اكتشاف الألياف الحية: التحقق من وجود ضوء التواصل في الألياف البصرية
تتبع تراكب والمقارنة

وحدة VFL (محدد الأعطال المرئية ، كوظيفة قياسية):

الطول الموجي (n 20nm)

650NM

قوة

10MW ، CLASSIII ب

نطاق

12km

الموصل

FC / UPC

وضع التشغيل

CW / 2HZ

وحدة PM (عداد الطاقة ، كوظيفة اختيارية):

نطاق الطول الموجي (n 20nm)

800 ~ 1700nm

معايرة الطول الموجي

850/1300/1310/1490/1550/1625 / 1650nm

اختبار المدى

اكتب a: -65 ~ + 5dBm (قياسي) ؛ النوع ب: -40 ~ + 23dBm (اختياري)

القرار

0.01dB

صحة

± ± 0.35dB 1nW

تحديد التشكيل

270 / 1K / 2kHz، Pinput≥-40dBm

الموصل

FC / UPC

وحدة LS (مصدر الليزر ، كوظيفة اختيارية):

الطول الموجي للعمل (n 20nm)

1310/1550 / 1625nm [5]

انتاج الطاقة

قابل للتعديل -25 ~ 0dBm

صحة

± 0.5dB

الموصل

FC / UPC

وحدة FM (مجهر ليفي ، كوظيفة اختيارية):

تكبير

400X

القرار

1.0μm

عرض الحقل

0.40 × 0.31mm

حالة التخزين / العمل

-18   ~ 35

البعد

235 × 95 × 30mm و

المستشعر

1/3 بوصة 2 مليون بكسل

وزن

150G

يو اس بي

1.1 / 2.0

مشترك كهربائي   [6]

SC-PC-F (لمحول SC / PC)
FC-PC-F (لمحول FC / PC)
LC-PC-F (لمحول LC ​​/ PC)
2.5PC-M (للموصل 2.5 مم ، SC / PC ، FC / PC ، ST / PC)

ملاحظات:

1 نموذجي ، والإضاءة الخلفية ، تجتاح توقف في 25 درجة ، 12 ساعة نموذجية اختبار مستمر.
2 تم دمج الطراز T40F / T43F / T45F مع الفلتر البصري ، مما يسمح لهما بذلك اختبار شبكة PON عبر الإنترنت (باستخدام الطول الموجي 1625nm) ولن يقاطع إشارة الألياف.
3 يقاس المدى الديناميكي بأقصى عرض للنبضة ، ويبلغ متوسط ​​الوقت 3 دقيقة ، SNR = 1 ؛ فرق المستوى بين مستوى ضوضاء RMS والمستوى حيث بالقرب من نهاية نثر الظهر يحدث.

يتم قياس المنطقة الميتة الحدث 4 مع عرض نبض من 3ns. توهين ميت يتم قياس المنطقة مع عرض النبض من 5ns.

5 يستخدم مصدر الليزر 1310 / 1550nm منفذ OTDR1 ، ويستخدم 1625nm أو 850 / 1300nm منفذ OTDR2.
6 لمزيد من المحولات ، يرجى الاتصال بنا.
