متعددة الوظائف المحمولة otdr x2100

مختلف الطول الموجي والنطاقات الديناميكية المتاحة

حساسة للمس زر المادية الصلبة ، وتصميم قوي

ممتاز للقياس قصير المدى ، المنطقة الميتة: 0.8 متر / 4 متر

قرار الحد الأقصى لأخذ العينات: 5 سم

VFL ، عداد الطاقة ، مصدر الليزر ، GPS ، Wifi / Bluetooth ، IOT اختيارية

  • رقم الصنف.:

    X2100
  • اللون:

    Standard
تفاصيل المنتج

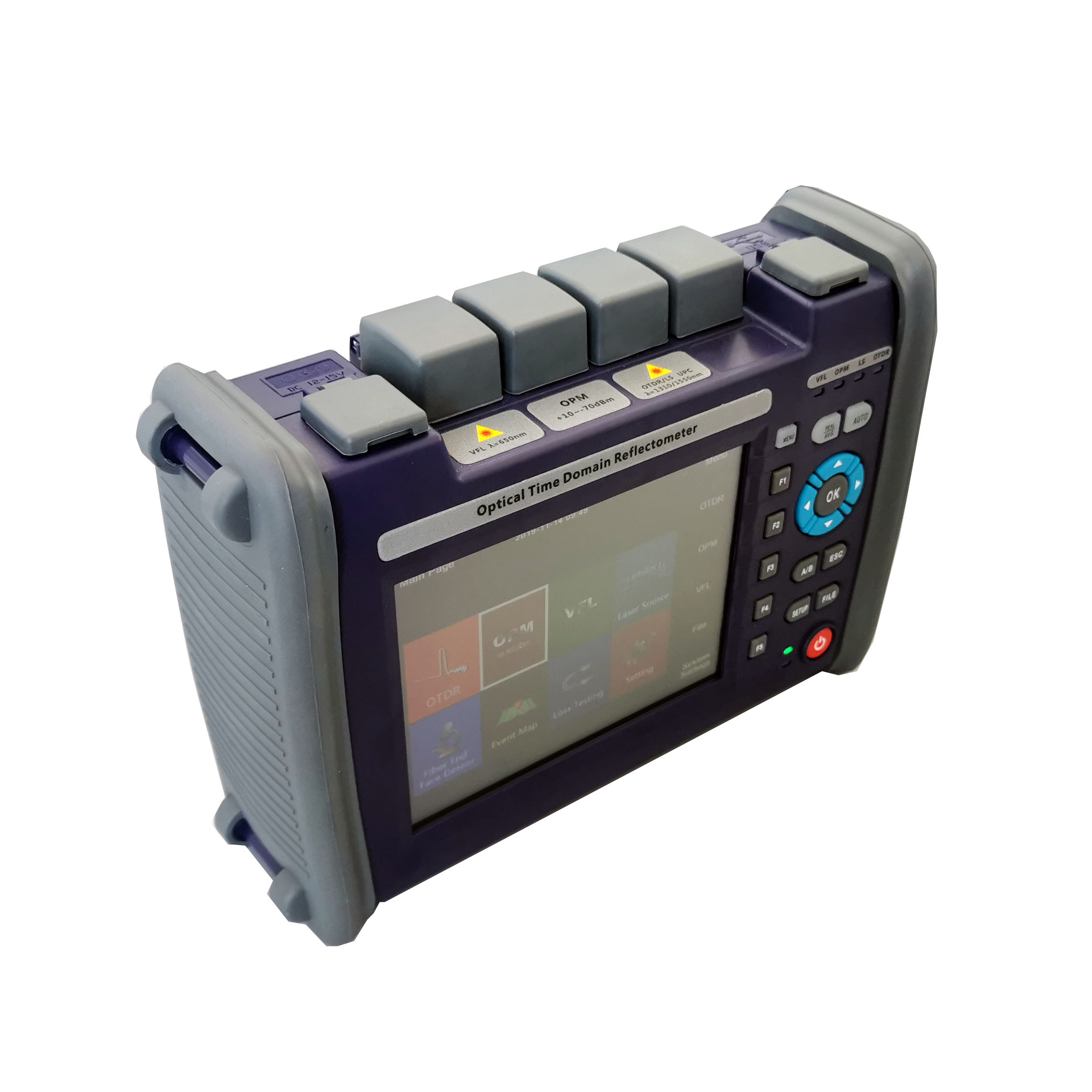

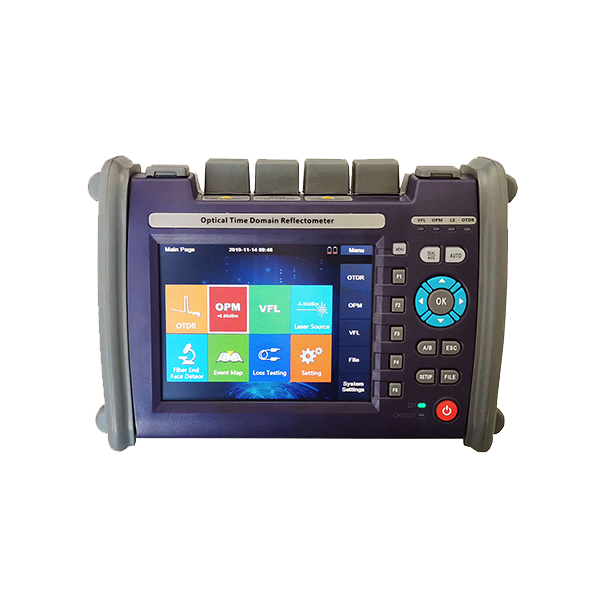

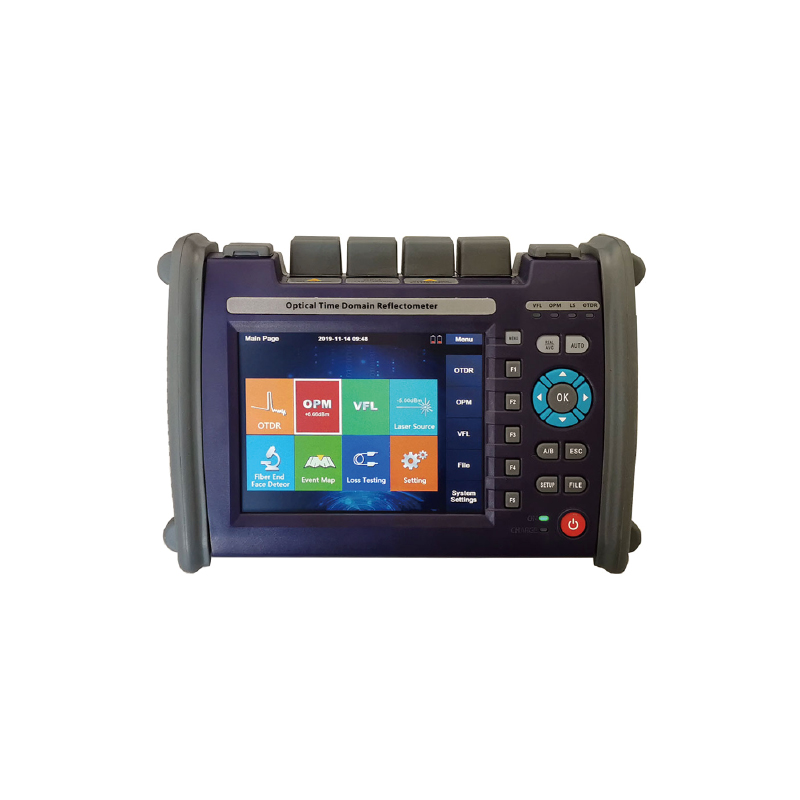

سلسلة OTDR X-2100 متعددة الوظائف


يتم تصنيع سلسلة X-2100 OTDR بصبر وحذر ، بعد الوطنية معايير الجمع بين تجربة غنية والتكنولوجيا الحديثة ، تخضع ل الاختبارات الميكانيكية والإلكترونية والضوئية الصارمة وضمان الجودة ؛ في في المقابل ، التصميم الجديد يجعل X-2100 أكثر ذكاءً وصغرًا و متعددة الأغراض. ما إذا كنت ترغب في الكشف عن طبقة الارتباط في البناء وتركيب الشبكة البصرية أو المضي قدما في صيانة فعالة و مشكلة في إطلاق النار ، X-2100 يمكن أن يكون أفضل مساعد لك.

المميزات

  • مختلف الطول الموجي والنطاقات الديناميكية المتاحة
  • يعمل الزر المادي الحساس واللمس معًا لتجربة المستخدم المثالية
  • ممتاز للقياس قصير المدى ، المنطقة الميتة: 0.8 متر / 4 متر
  • قرار الحد الأقصى لأخذ العينات: 5 سم
  • دعم وظائف التحليل المتعددة على نتائج الاختبار: فقدان عائد الشريحة ، خسارة عائد نقطة الحدث ، مقارنة المنحنيات المتعددة ، لقطات الشاشة السريعة.

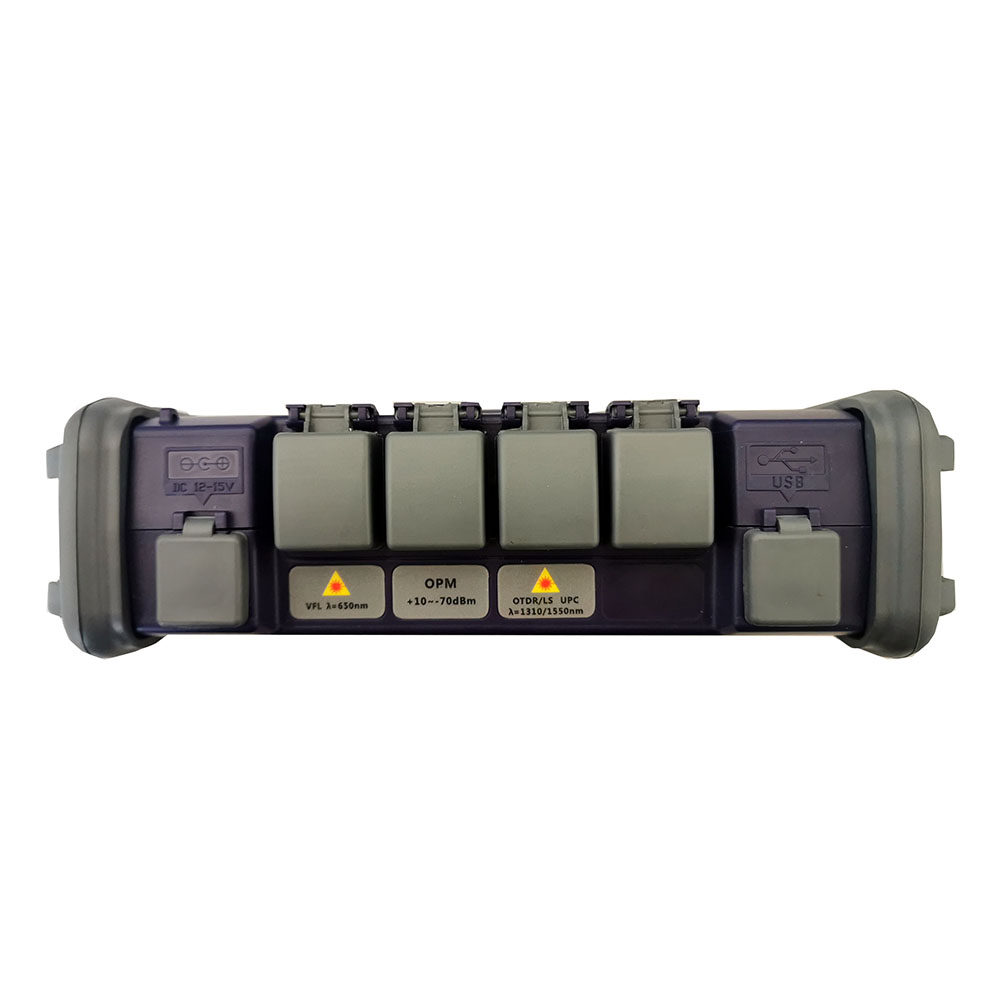

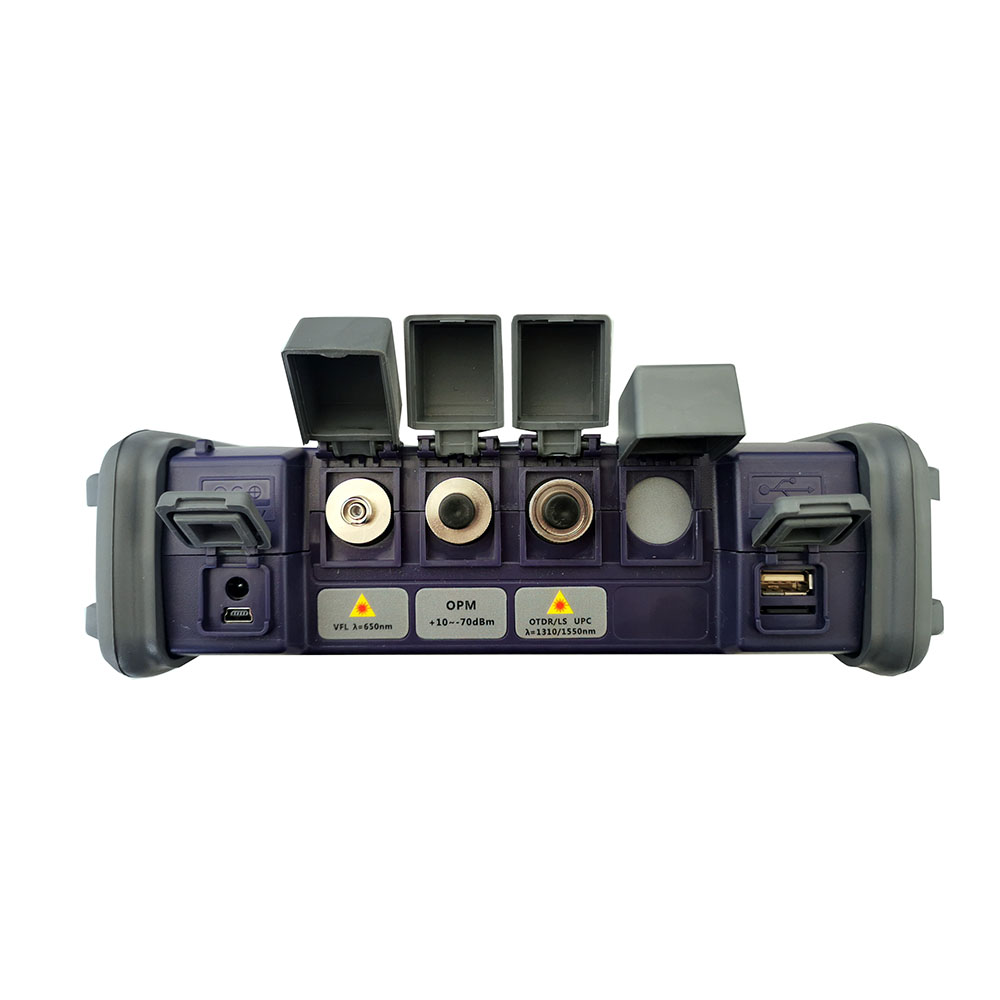

  • استكمال واجهة بيانات المستخدم : يو اس بي (النوع A) ، MINI USB ، بطاقة SD.
  • VFL ، عداد الطاقة ، مصدر الليزر ، GPS ، Wifi / Bluetooth ، IOT اختيارية.
  • المستخدم ودية تصميم واجهة المستخدم الرسومية ، وسهل التشغيل.


تطبيقات

  • اختبار FTTX مع شبكات PON
  • اختبار شبكة الكيبل التلفزيوني
  • اختبار الوصول إلى الشبكة
  • اختبار شبكة LAN
  • اختبار شبكة المترو
  • مختبر واختبار المصنع
  • الألياف الحية استكشاف الأخطاء وإصلاحها


مواصفات

الطول الموجي ( ماكس : 4 )

وضع فردي

المتعدد

1310NM ، 1550nm ، 1625nm ، 1650nm

850NM ، 1300nm

المدى الديناميكي (ديسيبل)

26 ~ 42dB

28dB / 30DB

الحدث / التوهين المنطقة الميتة

0.8M / 4M

1.2M / 5M

قرار الحد الأدنى لأخذ العينات

0.0 5M

نقطة أخذ العينات القصوى

256 ، 000

الخطي

0.05dB / ديسيبل

قرار الخسارة

0.001dB

قرار المسافة

0.01M

مسافه: بعد صحة

± (1M + نطاق × 3 × 10 -5 + قرار أخذ العينات) ( بغض النظر عن معامل الانكسار )

ذاكرة

وGT، 100000

أنا nterface

يو اس بي ( نوع أ × 1 ، النوع ب × 1 )

البطارية

سعة البطارية واحدة : 7.4V / 2500MAH ، المعيار اثنين

تي emperature

E درجة حرارة البيئة : - 10 ℃ ~ + 50 ℃ . درجة حرارة التخزين : - 20 ℃ ~ + 70

رطوبة

≤95٪ ( لا التكثيف )

بحجم/ W ثمانية

215 × 1 55 × 68 مم / 1 0.1 كلغ ( بما فيها البطارية )


وحدات اختياري

وحدة

معامل

ملحوظة

بوخوم

1-20mW

10 ميجا واط في الافتراضي

OPM

الخيار أ : -10dBm ~ -70dBm. الخيار ب : + 23dBm ~ -50dBm

الخيار أ في الافتراضي

مصدر الليزر

انتاج | : -5dBm ± 2DB ، تكرر : CW / 270Hz / 1KHZ / 2KHz

GPS / GNSS

حسب الطلب

WIFI / بلوتوث

حسب الطلب

وحدة IOT

حسب الطلب


أي سؤال آخر ، لا تتردد في الاتصال بنا!
